先導級為射流管式電反饋伺服閥。 流量：20-200L/min

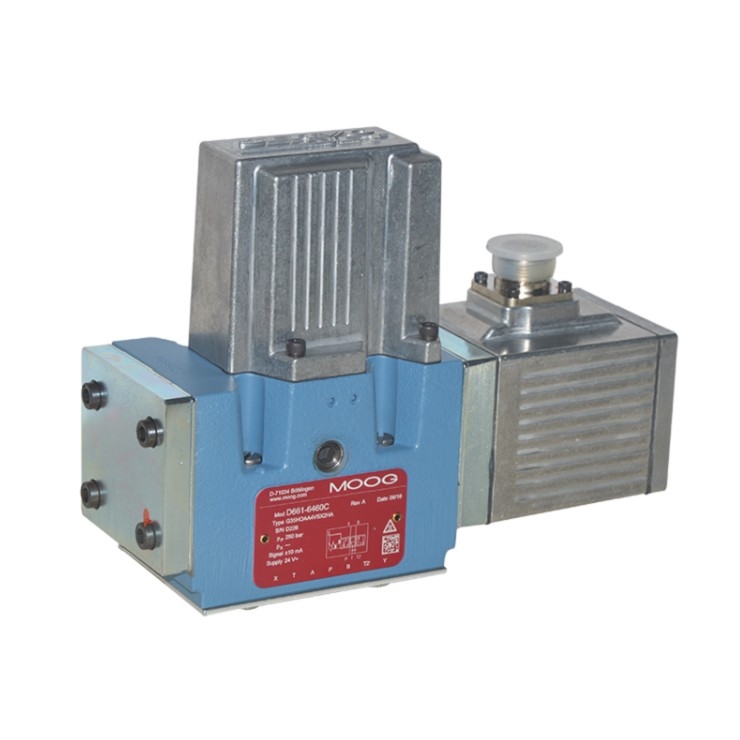

D661 系列比例流量控制閥是應用于兩通、三通、四通和五通的節流型流量控制閥。這些閥適用于電液位置、速度、壓力或電液力控制系統，以及其他需要較高的動態響應要求的控制場合。長期以來，穆格一直致力于優化和改進伺服比例控制閥產品。穆格帶伺服射流管先導(Servo Jet?) 的伺服比例閥降低了能耗，提高了閥的控制精度。該先導級采用射流管原理，而射流管在各類穆格伺服閥中已有 15 年以上可靠使用的經驗。
D661 系列閥中的集成電子裝置也是我們的一項革新，它采用了SMD 技術和 24 V DC 供電電源.
閥的優點
超大流量閥體流道設計，并可選擇使用 X 和Y 口進行先導級外控、外泄。
減小了 閥芯的驅動面積，從而具有下列優點：
1、改善了動態響應。
2、 使較小的先導級流量也能驅動閥芯快速運動。
故障保險設計可使滑閥在短路，失電或者油源失壓情況下通過對中彈簧和座閥使主閥芯處于可未知的位置。功率級滑閥由單級或二級先導閥驅動，因此，D660 系列比例閥有二級和三級構造兩種形式。二級比例閥主要運用在小信號時要求具有較高分辨率和較高動態響應的場合中。而三級比例閥適用于在較大指令信號下有較高動態響應要求的場合。我們的伺服比例控制閥結合了快速響應的先導級、合理的滑閥驅動面積和集成電路板的功能，
多級閥的工作原理
主閥芯的位置閉環控制是由集成電子裝置來實現的。一個電氣指令信號（用來設定流量）作用于集成電路位置控制器并由此來驅動閥線圈。位置傳感器通過振蕩器測出主閥芯的實際位移（實際值，位移電壓），此信號被解調并反饋至控制器與指令信號相比較。控制器驅動先導閥偏轉從而使主閥芯產生位移，直至指令信號與反饋信號之間的偏差為零。由此得到主滑閥的位移與指令電信號成正比。
